Free 1 - zapojení předních mlhovek

[vlabar]

Zdravím.
Rozhodl jsem se dodělat na Free přední mlhovky. Kabeláž bych rád zapojil stejně jako je tomu u originálního setu mlhovek (příslušenství STC7908).

Dohledal jsem si ve schématech co a jak, ale zasekl jsem se na konektoru C0591 u pinu číslo 3. Podle schémata je propojen s CCU na pin C0592-H označen jako FRONT FOG SENSE. Co to přesně je jsem nikde nedohledal.
Jak jsem koukal okolo, spousty relátek má cívku kostřenou právě přes CCU. Tipuji, že tomu bude i tady, ale nejsem si jist na 100%, nerad bych CCU jednotku odpálil.

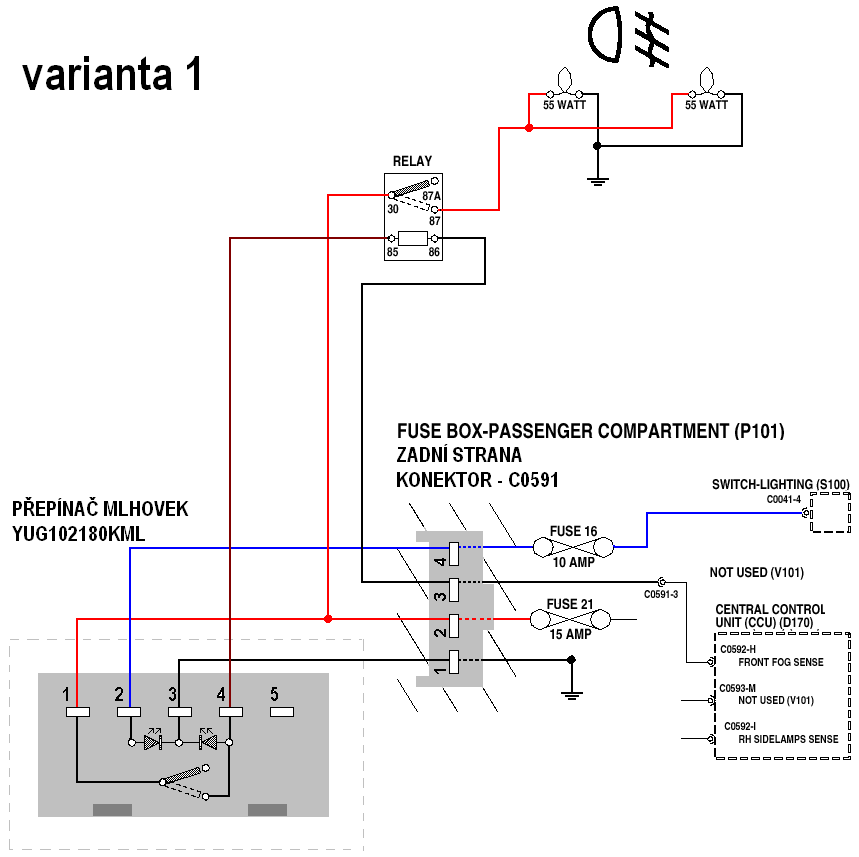

Otázka tedy zní, je právě na pinu C0591-3 kostra? Můžete mi někdo kdo má zkušenost potvrdit, že to mohu zapojit jak jsem nakreslil ve schématu - Varianta 1 ???
Varianta 2 je jasná, mlhovky tak pojedou mimo CCU …

Moc díky za pomoc.

PS: originál kabeláž by byla řešením, ale tu nemám …


(50.78 KiB) Staženo 275 x

[vlabar]

nikdo, nic ... ?

[turby]

prijde mi, ze pokud mas "front fog sense" tak varianta 1, pokud ne, varianta 2. ale je to ciste logicko-teoreticka uvaha.

[vlabar]

prijde mi, ze pokud mas "front fog sense" tak varianta 1, pokud ne, varianta 2. ale je to ciste logicko-teoreticka uvaha.

Už jen rýpu. Díky

Přecenil jsem ochotu těch znalejších na tomto fóru ... Sehnal jsem si zatím originální kabeláž.

[vlabar]

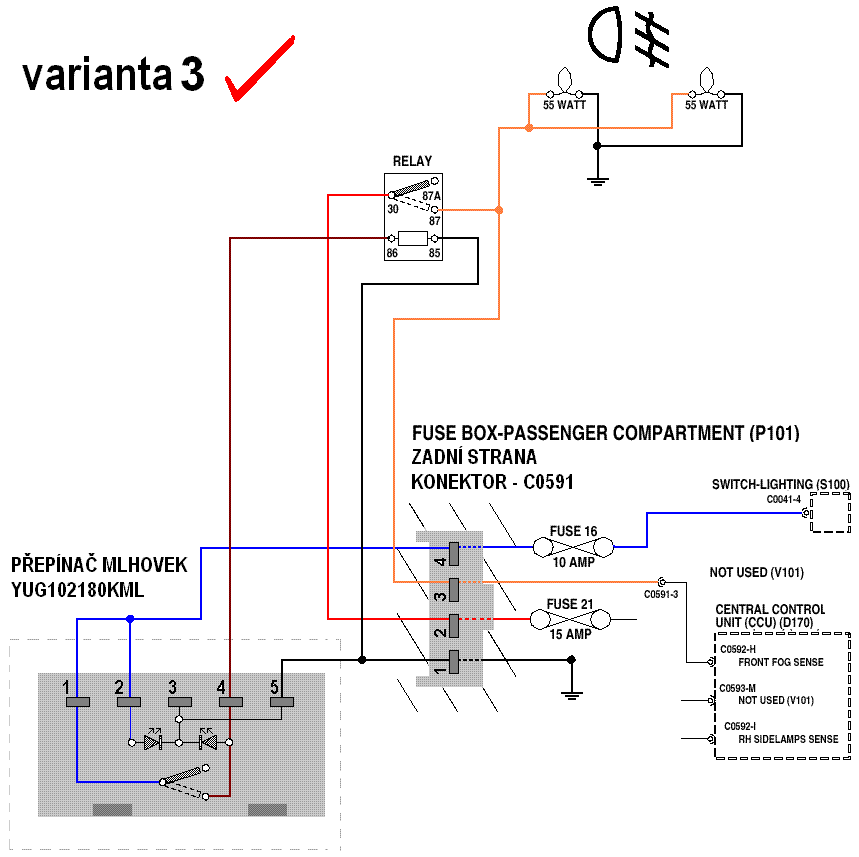

a zde je správné schéma zapojení. Možná se bude někomu hodit.


(25.46 KiB) Staženo 223 x

[Wisky]

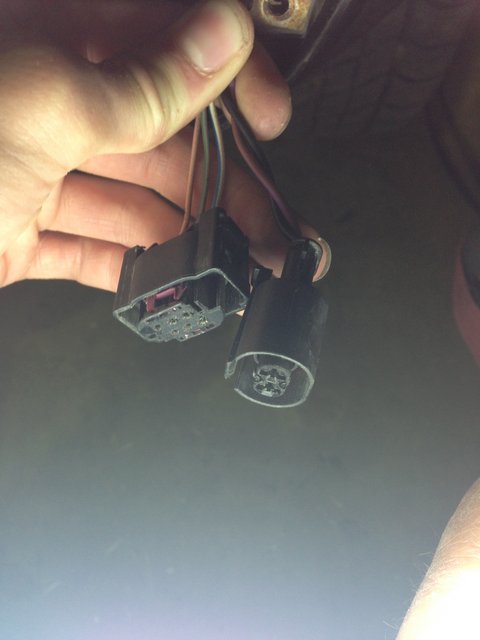

Zdravím páni , rozhodol som sa domontovať na svoj Freelander ( 2002 Td4 ) origo predné hmlovky. Pripojil som ich na originálne káble ktoré už na aute boli . Pripojil som originál vypínač v kabíne , avšak hmlovky stále nesvietia. Vie mi niekto poradiť kde hladať chybu ? Je potrebné vymeniť nejaké relé / spínač ? Viete čo sa pripája na ten lavý obdĺžnikový konektor na foto č 1 ? Ďakujem za akékolvek rady

[cesta]

Ten obdelníkový konektor je pro Webasto (předehřev motoru).

[Wisky]

Vdaka , to som nevedel Webasto nepotrebujem takže tento problém odpadá. Podarilo sa mi zohnat originálny manuál na montáž hmloviek a po preštudovaní som zistil že v poistkovej skinke má byt pri zapojených predných hmlovkách kábel pripojený na konektore C591 , v mojej poistkovkej je však tento konektor prázdny. Rozobral som polovicu prístrojovky ale ten kábel sa mi nepodarilo nájsť Takže to vidím na dve varianty , bud návštíviť LR servis alebo natiahnut samostatné káble k hmlovkám a napojit si to podomácky
