som z BA, ale v piatok musim cez Prahu do Mladej Boleslavi... mohol bych sa stavit a kuknut...

2004 rocnik, 6Jx16
tri kusy zhanam, bo jeden mam...
ak by sa inak nedalo tak teda styri..

toz to je fakt zajimave.... vozim ho tak uz druhy rok, par krat som prehodil do inych aut a furt funguje.. zeby dobry kus?

@Sydney
Fungoval hned. Par krat som potreboval aj v inych autach checknut hodnoty a pripojil som,islo. Vratil naspat do mojho Free a islo hned. Nerobil mi problem. Zeby "Čína" ?

@ Pepo
mam schemu od MY98. Tam CAN nie je. Potom mam az MY01 a tam uz CAN je. Teraz fakt neviem,ci sa to menilo az 2001 ...

takto radsej este pozriem ci to ide aj na MY99

Moj teplomer to dotiahol vzdy ledva do polovice,tak som sa tym zacal zaoberat.
Diagnostika ukazala stav...




"Testujem" uz druhy rok takto....kedze radio nepocuvam... :)




Pripojeny priamo na OBD zastrcku...




Ale plan je ho ...

vysvetlenie funkcie budikov. Je zrejme,ze dost toho ide cez CANbus.
Anglictina je technicka,tak to urcite date... :)

Freelander 1 NAS MY04 - Electrical Library-strana157
Freelander 1 NAS MY04 - Electrical Library-strana158
Freelander 1 NAS MY04 - Electrical Library-strana159
Freelander 1 NAS MY04 ...

No a teraz k tomu CANu...
Toto je mozne zrealizovanie. MOja teoria...

Freelander 1 NAS MY04 - Electrical Circuit Diagrams-strana45
tu je vidiet prepojenie OBD zastrcky cez HEADER 0292 na palubku.
na zastrcke OBD je to C0040 pin7.
tie dalsie piny su C0040 pin16 - 12V
C0040 pin4 a pin5 - kostra
no a ...

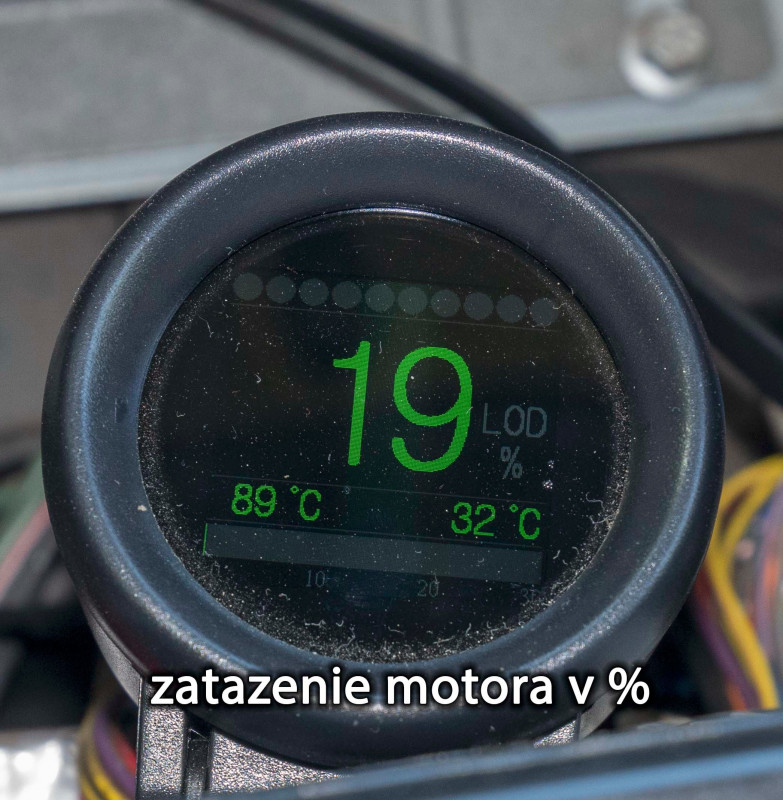

Toto mi teraz funguje s F1 Td4 2004

Hodiny
MAP senzor
okamzita spotreba
otacky motora
napatie

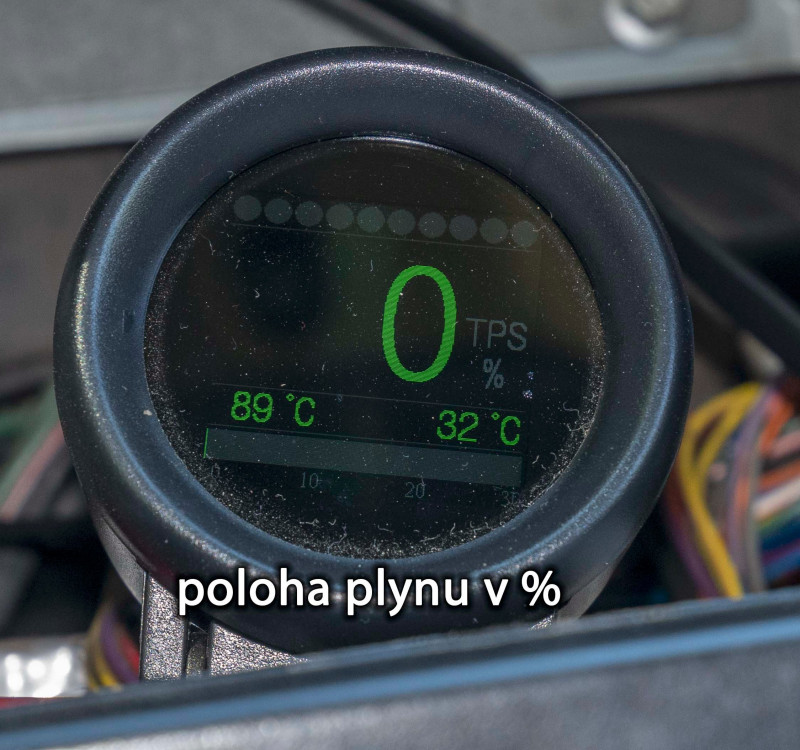

poloha plynu

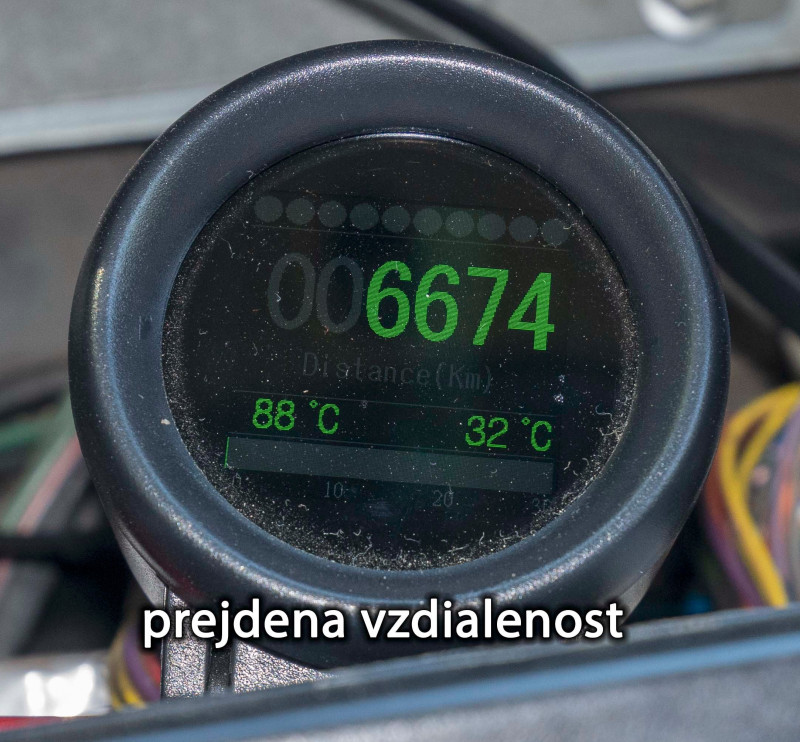

celkova prejdena vzdialenost

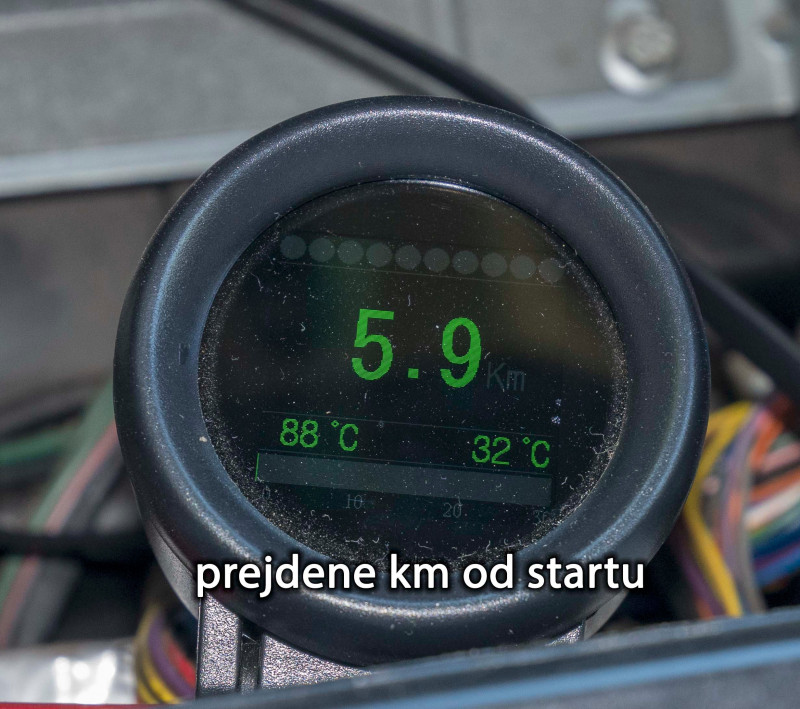

prejdena vzdialenost od startu

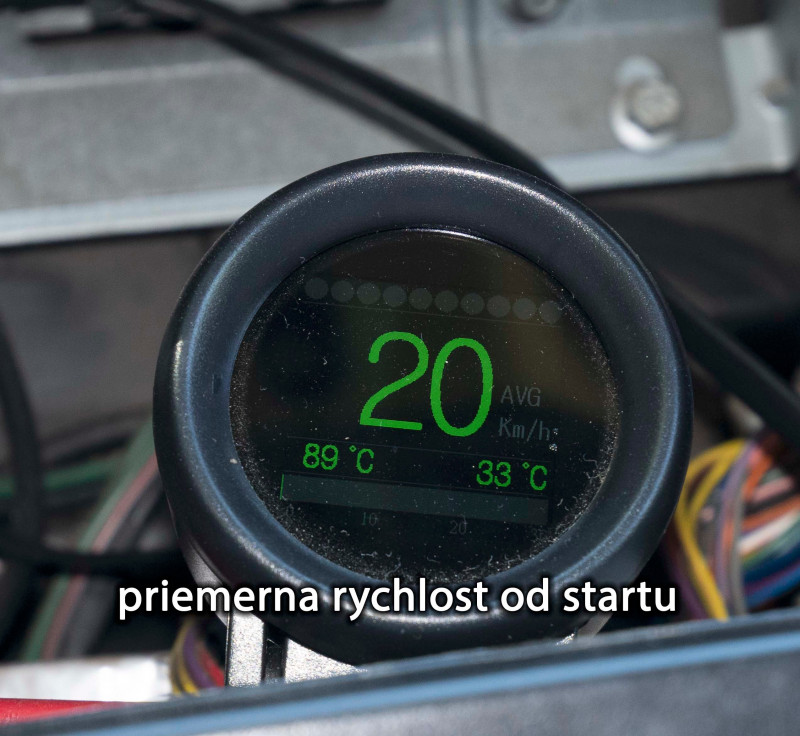

priemerna rychlost od startu

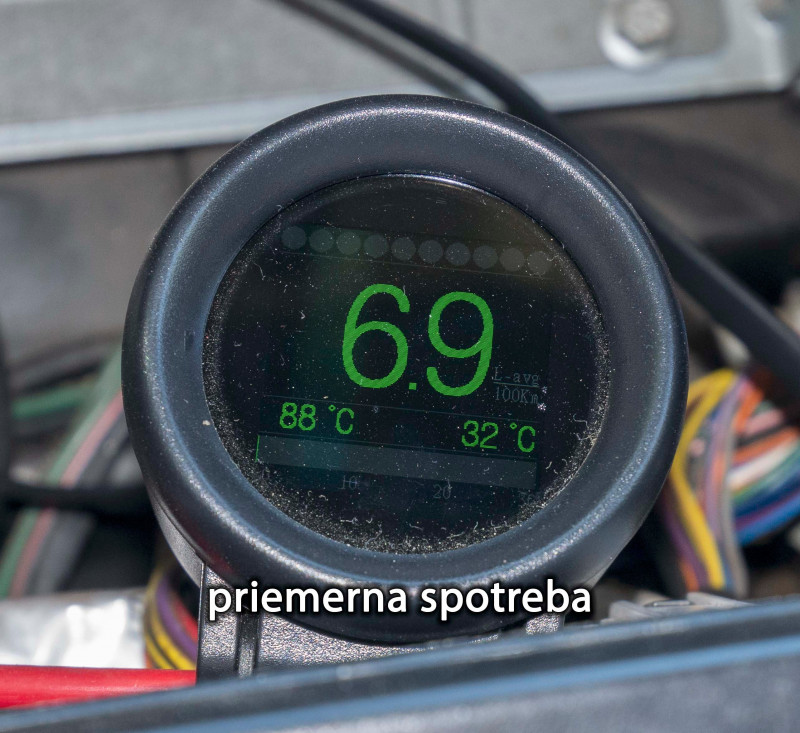

priemerna spotreba
aktualna rychlost

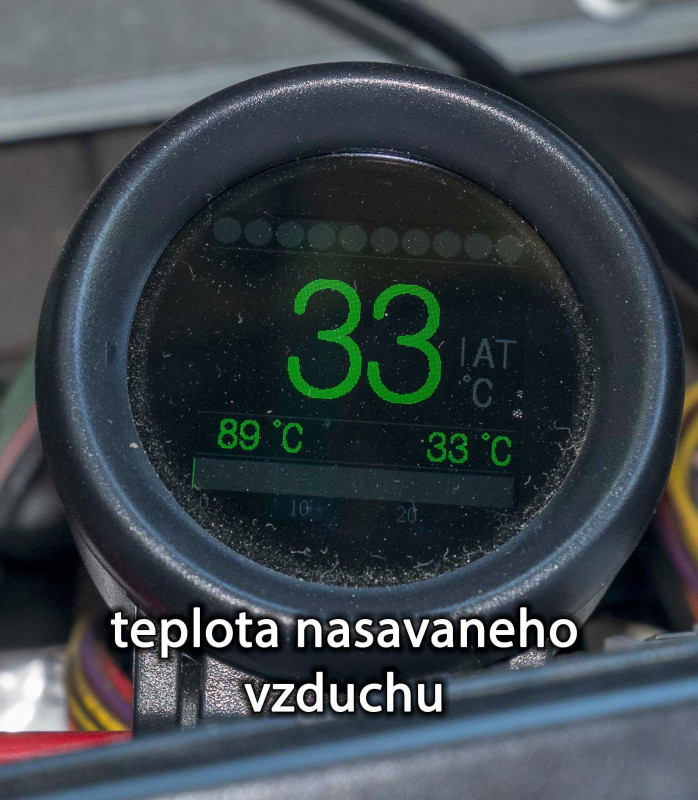

teplota nasavaneho vzduchu

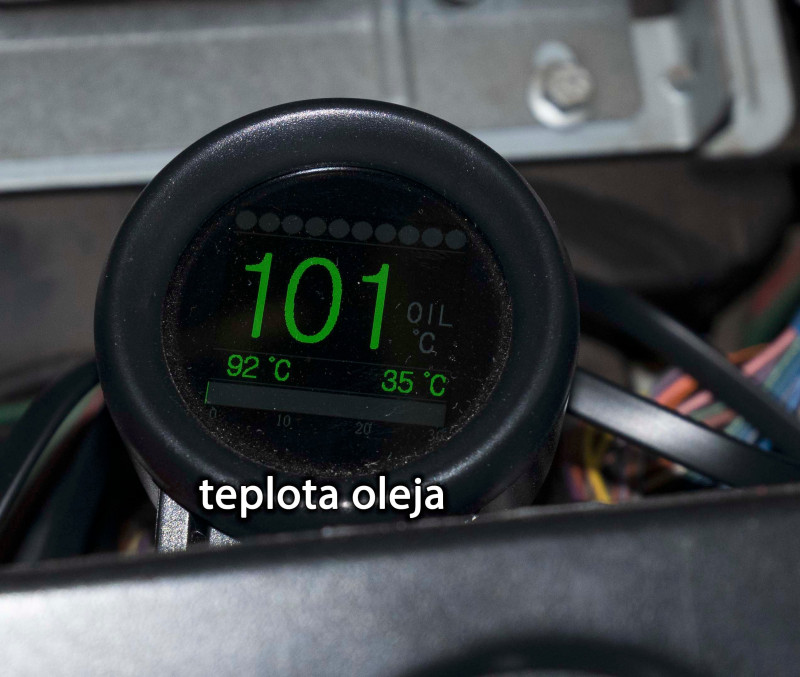

teplota oleja
teplota vody

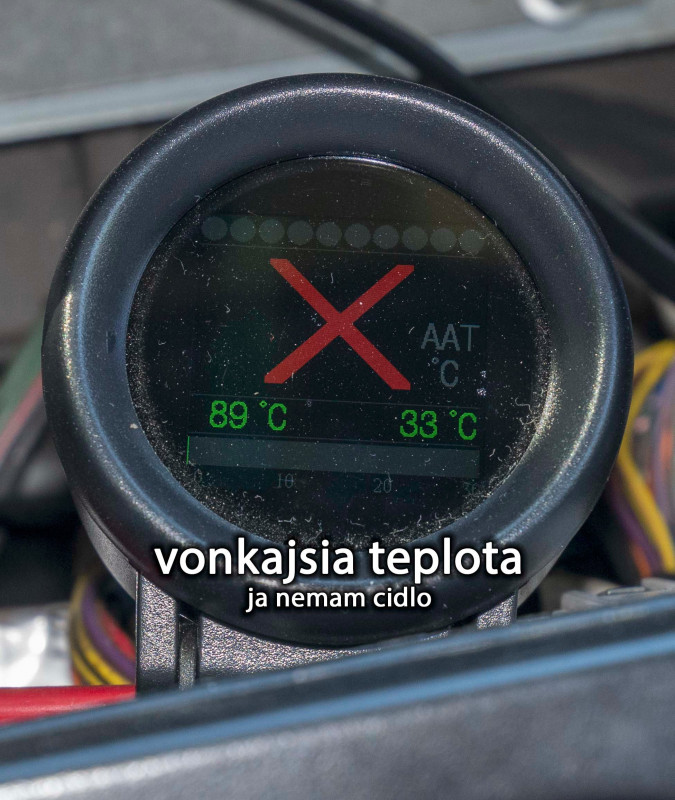

vonkajsia ...

pozri schemu elektriky...
F1 ma budiky na CAN bus...
ked budem v aute,pozriem co vsetko F1 ukazuje..
nepamatam si vsetky udaje..

su rozne typy, velkosti a tvary..
bral som tento z Amazónu...
presne sa da vmontovat do palubky namiesto teplomera vody... vybrat povodny teplomer, vykuchat vnutornosti tohoto,napojit vnutri na CAN bus, ovladacie tlacitka treba vyviest von...
velkostou tam vojde, zrucny clovek to zvladne...

ano, okamzita aj priemerna spotreba...tych udajov je viac...
normalny OBD budik.. mam ho zatial (uz druhy rok sa chystam vymenit teplomer v palubke za tento) polozeny " v priestore" a pripojeny na OBD zastrcke...

to je v budiku... mne rucicka vylezie ledva do polovice... a jedno ze vonku +30.... staci pouzit diagnostiku a tam je teplota spravna... mozes aj taky modul cez mobil... alebo radsej samostatny "merak" ... potom mas aj dalsie udaje...napr.okamzitu a priemernu spotrebu, teplotu vody, oleja,nasavaneho ...

Len pre istotu sa opytam...
Ak pouzijem druhe najdrahsie z Litepu, teda tie HardySpicer TOQ000040G, mozem ratat s dlhsou zivotnostou ako u tych lacnejsich?

No a kedze som ich, lacno kupene nove z Ebay a z Amazónu, menil trikrat,viem ze su rozlicne aj gumene ulozenia. Daju sa potom z tych ...

rado sa stalo...
pocas augusta bude aj benzin..
dam vediet..

že bych vymenil?

k tomu railu vydali toto...
