Ovládanie rádia na volante

[Wisky]

Zdravím , vie mi niekto poradit ktoré káble vedú od ovládania rádia na volante ? Poprípade nemá niekto kompetnú elektroschému čo sa rádia týka ?
Freelander 2002 Td4

[budsky]

jak tak koukám na ten konektor,tak nejni v tom rádiu ješte náhodou jeden podobný tomuhle,pokud ano tak je to ISO konektor k rádiu
http://www.bucek.name/stranky/ruzne/zap ... ektory/ISO

[Tazik1992]

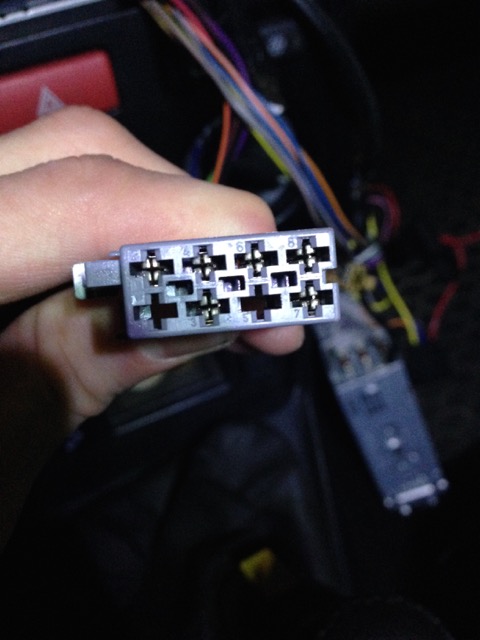

No to co drží ta ruka je konektor napájecí (ISO typ A). Ty potřebuješ najít ISO typ C, ten slouží k ovládání. Je to ten co má 10 případně 20 pinů (záleží na modelu)

[Wisky]

Pokial je to ten konektor B tak ten mám pripojený v rádiu. Ktorý z tých káblov ( 1- 8 ) je teda pripojený k ovládaniu na volante ?

[budsky]

konektor B s 8 drátama je jen na reprobedny..

[Tazik1992]

Konektor ISO B je pouze pro reproduktory. Jaký tam máš konektory na kabeláži v autě? Nafoť je.

[Tazik1992]

konektor B s 8 drátama je jen na reprobedny

Sme jak siamský dvojčata

[Wisky]

Mám tam konektory A a B ktoré sú v tom odkaze a na originálnom fabrickom rádiu mi fungovalo aj ovládanie hlasitosti a prepínanie staníc z volantu. Teraz tam mám Alpine , zohnal som si modul ktorý umožnuje ovládanie hlasitosti zo zabudovaných tlačítok vo volante . ten s amusí pripojit na + a - ( to mám vyriešené ) a na káble od ovládania hlasitosti z volantu tie fotky som odfotil dnes v aute

[supra66]

Resil jsem vymenu radia pre 14ti dny a je to cerna s bilou a cerna s cervenou


http://s166.photobucket.com/user/shawg/ ... 6.jpg.html

[Tazik1992]

Ale orig. nemá ISO konektory ne? Tam máš redukci ?

[Wisky]

vdaka cez víkend sa na to pozriem , dúfam že to bude fungovat

[Wisky]

Ale orig. nemá ISO konektory ne? Tam máš redukci ?

Ja som tam mail ISO konektory originál už od výroby

[Tazik1992]

Přes iso konektor A sem to ovládání ještě zapojený neviděl.
To jso věci

[Wisky]

Přes iso konektor A sem to ovládání ještě zapojený neviděl.
To jso věci

To nieje vec , to je Land Rover

[joser]

Chlapi a náhodou nemá niekto zapojenie toho C konektora? Veľmi by mi to pomohlo.

[jobers]

Přes iso konektor A sem to ovládání ještě zapojený neviděl.
To jso věci

To nieje vec , to je Land Rover

Niekoľko rokov som sa zaoberal montážami auto-hifi a je pravda že ISO konektora A slúži na napájanie rádia + zopínací kontakt aktívnej autoantény a hifi zosilňovača. Konektor ISO B je len pre napojenie 4 párov reproduktorov. Pre napojenie diaľkového ovládania, prípadne signálového audio vstupu a výstupu pre zosilňovač slúži združenie troch mini ISO konektorov zapadajúcich do seba a vytvárajúcich jeden celok ale tento býva len v európskych značkách autorádií, napr. Philips, Blaupunkt, Grundig, ktoré sú už dnes skôr len súčasťou originálnej výbavy, japonské značky včetne Alpine nie sú vybavené takýmito, u týchto to riešili skôr špeciálnym mini konektorom ku ktorému bolo potrebné dokúpiť špeciálny adaptér, toto riešenie ponúkali aj Pioneer a Kenwood ale išlo o dosť problematické riešenia. Ja osobne som podobný problém riešil pri značke Pioneer, ku konkrétnemu typu som objednal priamo z belgického skladu interfejs k presnému typu vozidla, tento mi do cca troch týždňov prišiel (cena cca 100€) a skutočne všetko pasovalo do seba a fungovalo bez riešenia ďalších technických problémov. Ja som skôr záujemcom radil kúpiť si autorádio s vlastným d.o. a originálne volantové ďalej neriešiť. Nie je to ideálne ale rýchle a lacnejšie riešenie

[tomT]

ahoj zkoušel někdo tohle ?
http://www.soundshop.cz/9705-adapter-pr ... 03-06.html

[Maxsel]

Z toho popisu bych měl strach, co přijde. Nadpis uvádí Free, ale v popisu Free II a to samé roky výroby a obrázek volantu...
